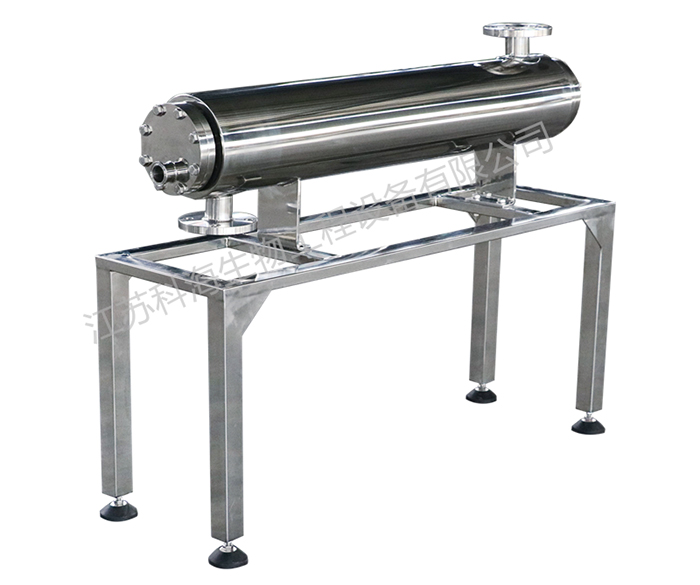

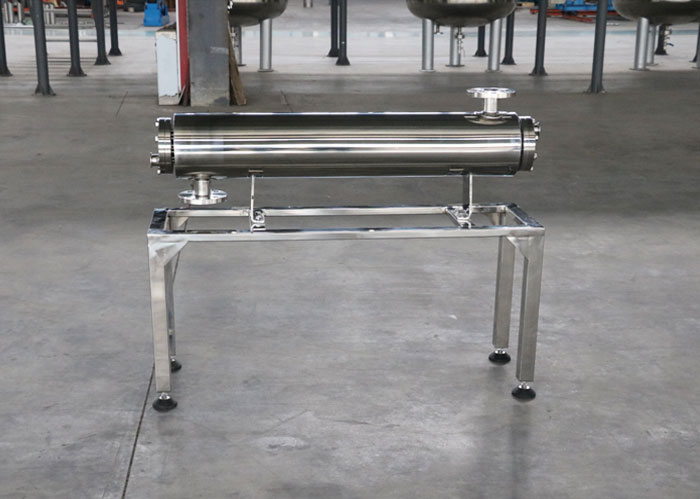

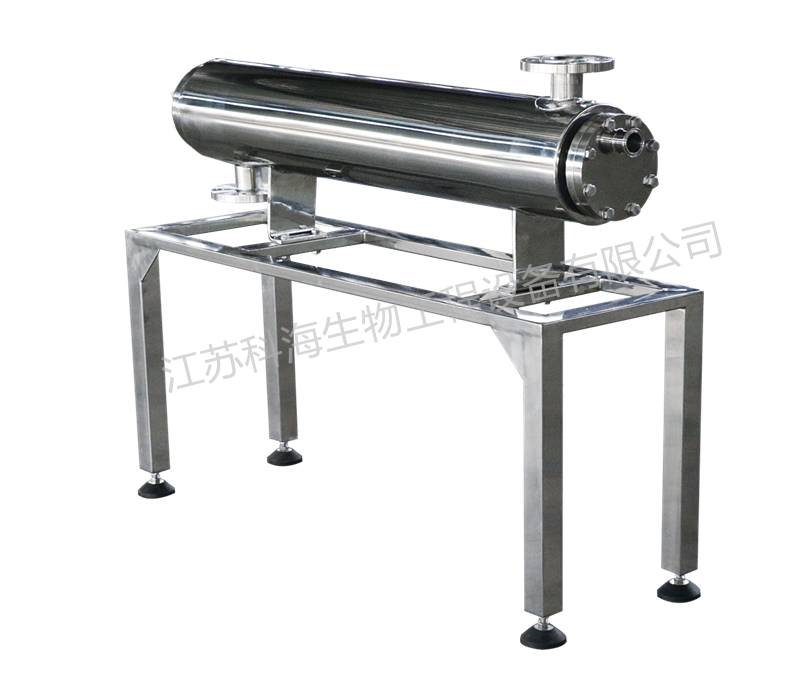

卫生级换热器

产品描述 / PRODUCT DISCRIPTION

一、概述

KRH系列洁净型列管式双管板换热器,为医药行业专业设计制造,符合国家药品生产GMP认证要求,也符合美国FDA欧盟WHO要求。设备设计精良、结构合理、换热效率高、全逆流多程热交换原理,容易清洗,安装维修方便快捷,具有管壳式换热器的通用优点。设备制造工艺复杂,焊接全部采用圆滑过渡,无死角。盲管、料液、水能够充分排除干净无残留,确保两种介质在热交换过程中无交叉污染,有效防止料液染菌。

二、结构组成:

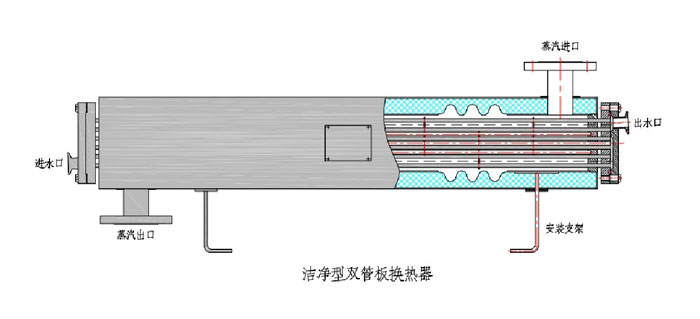

1.由两个管箱、涨焊双管板式换热器壳体、多组换热管、ASME卫生型快开式接头(管程)、HG20592法兰接口(壳程)、壳体外部不锈钢SUS304保温层、两个管式支腿等组成。换热面积大于1.0㎡以上的换热器为了增加换热器的传热效果,利用隔板将管程分隔为多程(2~3程),使水在管程内流速增大,管内水的流速维持在2~3m/s。按照全逆流热交换的原理,液体介质(或冷介质)走管程, 气体介质(或热介质)走壳程。本机使用为卧式放置。本机使用的材质为:凡和管程及壳程接触的过流材质均为316L(00Gr17Ni14MO2),其余支腿和保温外壳等材质为SUS304,密封材质为:聚四氟乙烯(PTFE)。整机全部采用不锈钢制造。本机全部采用洁净式设计,管程抛光精度为Ra≤0.4um双管板涨焊结构,设计结构保证可以排净冷凝器内的余水。

2.本换热器为卧式多程列管式双管板热交换器。

3.双管板列管式换热器与单管板换热器区别:单管板换热器制造是通过一块管板来分隔管程和壳程,容易造成管程和壳程的料液交叉感染。而且换热器在停止工作后,内部残留的积水不能完全排除,增加了料液被污染的风险。

三、主要用途

 配置药液系统、注射用水、纯化水、巴氏杀毒、过热水灭菌、输送循环管路系统冷却和加热;洁净蒸汽、高纯蒸汽的冷凝和冷却

四、技术指标

名 称

管 程

壳 程

设计压力

0.8Mpa

0.6MPa

工作压力

0.72MPa

0.5MPa

实验压力

1.0MPa

0.75MPa

设计温度

143℃

164℃

工作温度

130℃

158℃

料液

被冷却(或加热)的热介质水(注射用水或纯化水),进水压力≤0.72MPa,  进水温度≤130℃。

冷却水(或加热蒸汽),进水压力(或进汽压力)≤0.5MPa,   进水温度(或进汽温度)≤158℃。

主要材质

与料液接触SUS316L, 壳体SUS304

表面处理

管程抛光精度Ra≤0.4um,壳程酸洗钝化,外表面机械抛光。

常规换热面积

0.8-1.0㎡/h;1.4㎡/h;1.8㎡/h;2.4㎡/h;3.5㎡/h;4.0㎡/h;
              6.0㎡/h;7.0㎡/h)

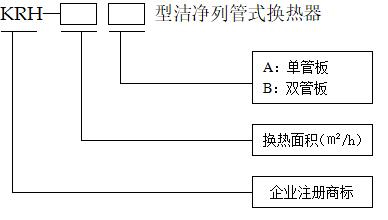

四、规格/型号命名
